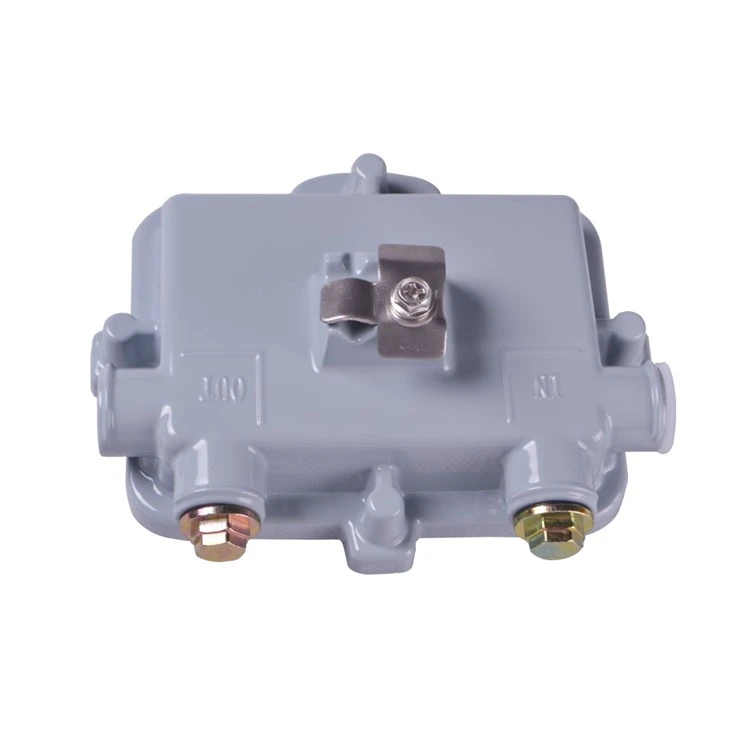

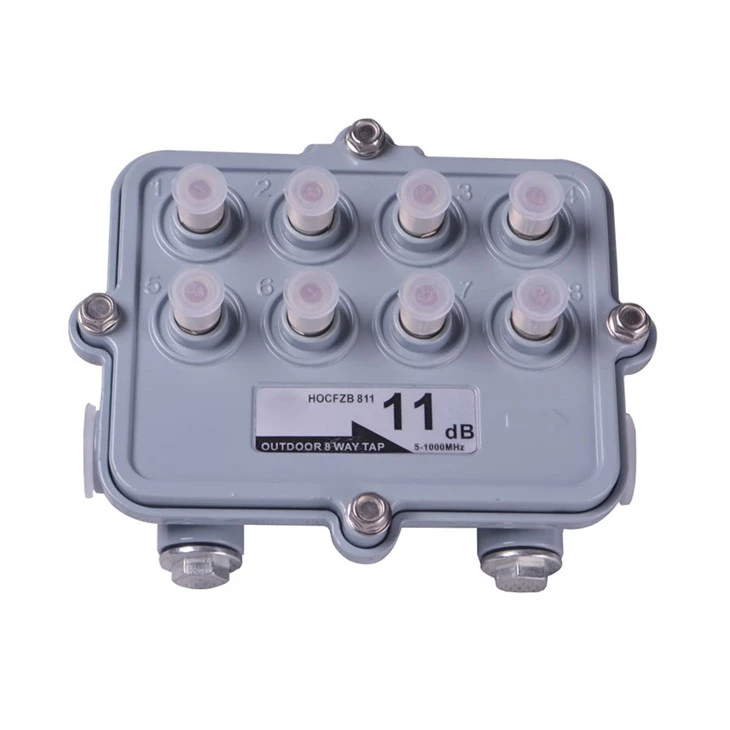

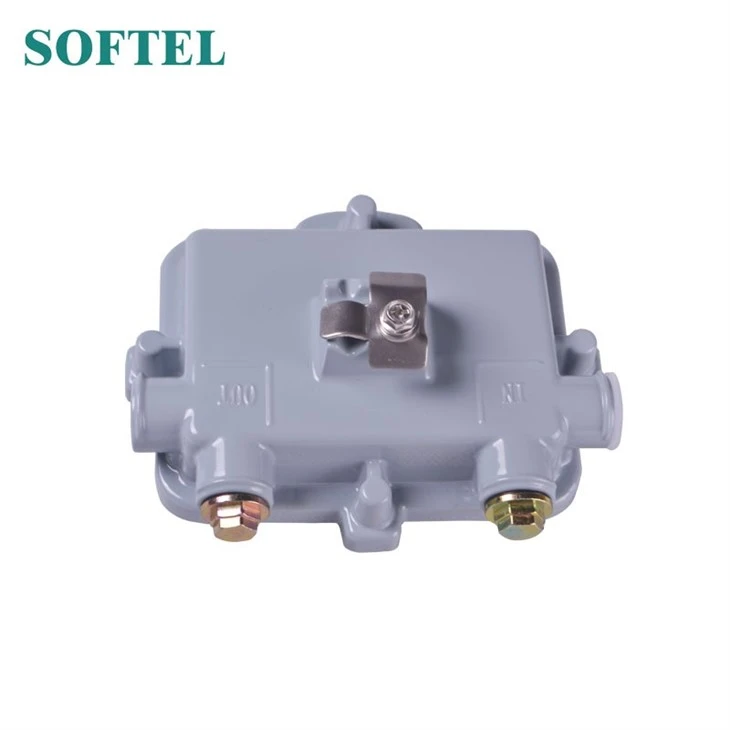

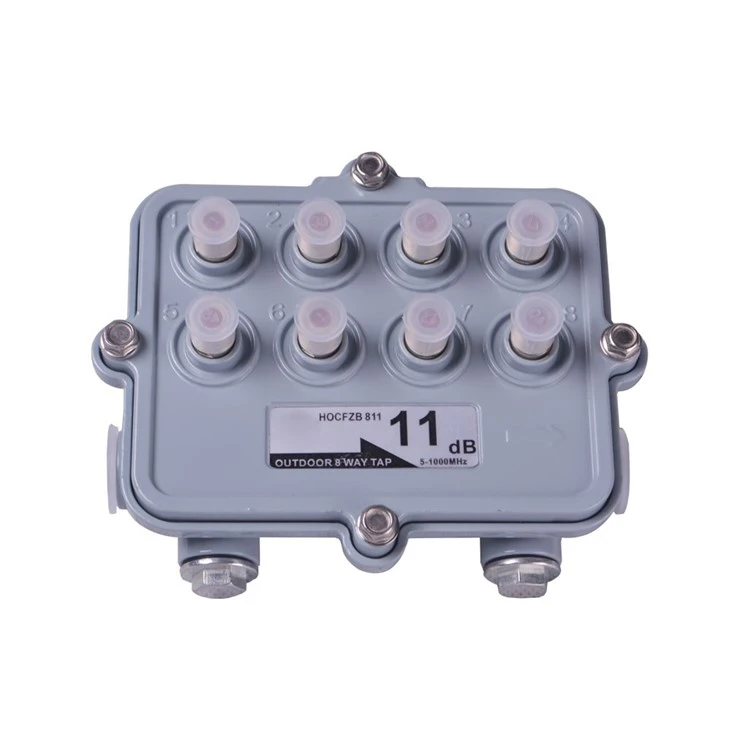

Utomhus 8 vägs kran
Outdoor 8 Way CatV Tap är en utomhus 8-vägs kabel-TV-splitter, som är en kabel-TV-signalfördelning av distribution av utomhus. Den kan jämnt distribuera kabel -TV -signalen från en ingång till de 8 utgångsportarna samtidigt som man bibehåller stabiliteten och isoleringen av signalen på varje port. Den har skyddande egenskaper för utomhusbruk, kan anpassa sig till olika klimatförhållanden och används allmänt i utomhussignaldelade transmissionsscenarier för kabel -TV -nätverk.
Arbetsprincipen för utomhus 8 -vägs CATV -TAP är baserad på signalfördelning och isoleringsteknik:
Ingångskabel -TV -signalen (inklusive TV, data etc.) kommer först in i sin interna kopplingskrets, och genom en specifik impedansmatchning design är huvudsignalen jämnt fördelad till de 8 utgångsportarna enligt förinställningsförhållandet för att säkerställa att varje port erhåller stabil signalstyrka.
Samtidigt har enheten inbyggda isoleringselement för att undvika signalstörningar mellan varje utgångsport (såsom interaktionen mellan retursignaler) och skyddar den inre kretsen genom utomhusskyddsstrukturer (såsom vattentäta och temperaturbeständiga skal) för att säkerställa kontinuerlig och stabil drift i utomhusmiljön.
Beskrivning
1. Låg insättningsförlust.
2. Hög avkastning och isolering.
3 aluminiserat skal, korrosionsbeständig.
4 tunga bostäder med vattentät och antikorrosionsdesign.
5. Shielding factor: >110 dB
Elektrisk prestanda för utomhus CATV -kranar
|
Knackningsvärde
|
dB |
8 |
11 |
14 |
17 |
20 |
23 |
26 |
29 |
32 |
|
Inre
Inuti
(-db max) |
Frekvens (MHz) |
|||||||||
|
5 ~ 10 |
- |
3.2 |
1.6 |
1.0 |
0.6 |
0.5 |
0.5 |
0.4 |
0.4 |
|
|
11 ~ 300 |
- |
3.0 |
1.7 |
1.0 |
0.7 |
0.7 |
0.6 |
0.5 |
0.5 |
|
|
301 ~ 400 |
- |
3.2 |
1.9 |
1.3 |
0.9 |
0.9 |
0.8 |
0.5 |
0.5 |
|
|
401 ~ 450 |
- |
3.5 |
2.0 |
1.4 |
1.1 |
1.0 |
0.9 |
0.7 |
0.7 |
|
|
451 ~ 600 |
- |
3.7 |
2.2 |
1.5 |
1.2 |
1.1 |
1.0 |
0.8 |
0.8 |
|
|
601 ~ 750 |
- |
4.1 |
2.6 |
1.8 |
1.5 |
1.4 |
1.3 |
1.2 |
1.2 |
|
|
751 ~ 900 |
- |
4.5 |
3.0 |
2.2 |
1.7 |
1.7 |
1.5 |
1.4 |
1.4 |
|
|
901 ~ 1000 |
- |
4.9 |
3.5 |
2.5 |
2.0 |
2.0 |
1.8 |
1.7 |
1.6 |
|
|
Knacka på
In-till-kran
(± 1,5 dB) |
5 ~ 10 |
8.0 |
11.0 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
11 ~ 750 |
8.0 |
11.0 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
751 ~ 900 |
8.0 |
11.5 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
901 ~ 1000 |
8.0 |
11.5 |
14.5 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
Kran
Lsolation
(db min) |
5 ~ 10 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
11 ~ 600 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
|
|
601 ~ 750 |
23 |
23 |
23 |
23 |
23 |
23 | 23 | 23 | 23 | |
| 751〜1000 | 20 | 18 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
8 CATV sub-trunk taps, 11dB (optional), 5-1000mhz, RFI>110dB, ingångs-/utgångsportkraft via 10A, ingång/utgång UNEF 5/8 "Port, klicka på kvinnlig port.
Ledtid
|
Kvantitet (bit) |
1-50 |
>50 |
|
Est. Tid (dagar) |
10 |
Att förhandlas fram |
Populära Taggar: Utomhus 8 vägs kran, porslin, tillverkare, leverantörer, fabrik, grossist
Ett par
NejNästa

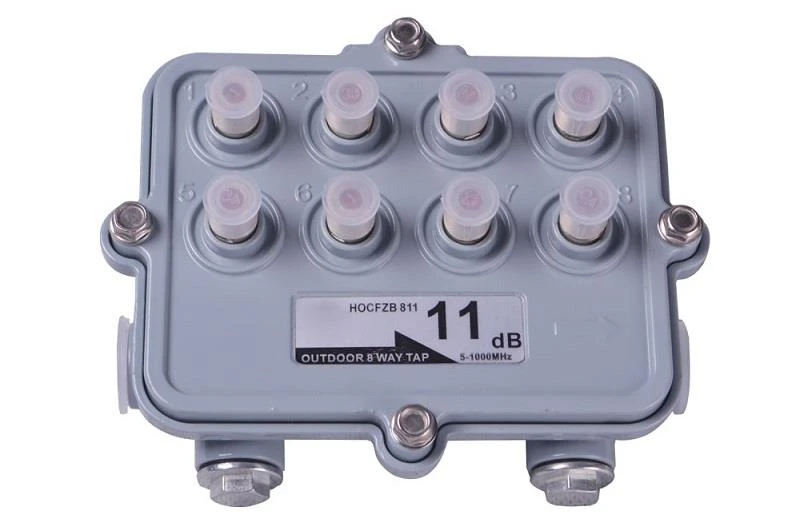

Utomhus CATV-kranarDu kanske också gillar
