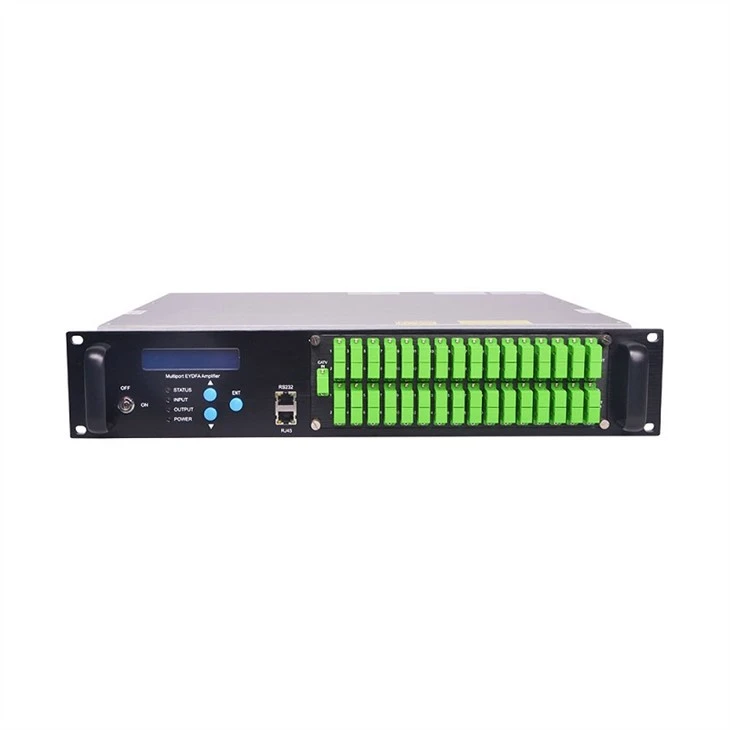

1550nm edfa 32 pon wdm är ett lågt brus, hög prestanda, FTTP hög effekt, flera portar optisk förstärkare

Skicka förfrågan

produkt introduktion

1550nm edfa 32 pon wdm

I. Produktöversikt

1550nm edfa 32 pon wdm få spektrum bandbredd mellan 1545 ~ 1563nm, anta hög tillförlitlighet multimode pump laser och dubbelklädd fiber, den unika APC, ACC och ATC krets, max uteffekt kan nå till 40dBm, en enhet och ersätta den ursprungliga flera till dussintals traditionella EDFA, kan kraftigt spara kostnader och underhållskostnader, förbättra stabiliteten i nätverksdriften , högutgångseffekt 1550nm optisk förstärkare spelar en allt viktigare roll i den kontinuerliga utbyggnaden av det optiska fibernätet, vilket ger en flexibel och billig lösning för den breda täckningen av CATV-systemet i stora och medelstora städer.

1550nm Edfa 32 Pon Wdm 2

details of 1550nm Edfa 32 Pon Wdm

II. Funktioner

Optisk omkopplare tillval: Enkel/dubbel ingång för val, inbyggd optisk omkopplare för dubbel ingång, kopplingsströmmen kan ställas in med knappen på frontpanelen eller via webb SNMP, kan ställa in tröskeln och välja manuellt eller automatiskt.
Utgångsjusterbar: Utgång justerbar med knappar i frontpanelen eller webben SNMP, är intervallet ner 4dBm. Underhållsfunktion för engångsföreteelse nedåt för dämpning av 6dBm med knappar i frontpanelen eller webben SNMP, för att underlätta den optiska fiberns varmkontaktdrift utan att stänga av enheten
Utgångsportsnummer som tillval: enligt kundens krav finns det 8 portar,16 portar,32 portar,64 portar och 128 portar. också kan välja 1310/1490/1550WDM, max total uteffekt kan nå till 40dBm.
SNMP: Standard RJ45-port för fjärrstyrning, tillhandahåller webbhanteringsfunktion.
Lasernyckel: Med lasernyckel, kan slå på / av lasern.
RF Test: Med RF-testfunktion.(Enligt kundens krav)
Högkvalitativ laser: Laser antar helt nya importerade laser Lumentum (JDSU) och II.-VI. från USA, Fitel från Japan, för att garantera stabil drift.
Perfekt varningsmekanism: mikroprocessor för att övervaka laserns och LCD-skärmens arbetsstatus och LCD-skärmen enhetens funktion och felvarning på frontpanelen etc.
Dubbla nätaggregat garanti: högkvalitativ strömförsörjning (hot-plug tillval), kan arbeta under 90V ~ 265VAC eller-48VDC.

Detaljerad bild på 1550nm edfa 32 pon wdm

1550nm Edfa 32 Pon Wdm

Produktparametrar på 1550nm edfa 32 pon wdm

Nej.	Objekt	Teknisk parameter			Enhet	Anmärkningar
Nej.	Objekt	Min	Typiska	Max	Enhet	Anmärkningar
3.1.1	Våglängd	1545		1565	Nm
3.1.2	Ingående strömområde	-8		10	Dbm
3.1.3	Utgående utflödesområde	26		40	Dbm
3.1.4	Stabilitet för utgång			±0,3	Dbm
3.1.5	Justera utflödesintervall		↓4,0		Dbm
3.1.6	Buller figur		≤6		Db	Ingång 0dBm, λ=1550nm
3.1.7	Återvända Förlust	Input		45		Db
Produktionen		45		Db
3.1.8	Kopplingstyp	FC/APC, SC/APC, SC/UPC
3.1.9	C/N		51		Db	Test av GT/T 184-2002
3.1.10	C/CTB		65		Db
3.1.11	C/CSO		65		Db
3.1.12	Strömförsörjning	AC110V - 250V( 50 Hz);DC48V	V
3.1.13	Konsumtion	50	80	100	W	Beror på uteffekten
3.1.14	Arbeta Remp Range	-5		55	℃
3.1.15	Max arbete Relativ luftfuktighet	95% Ingen kondens	%
3.1.16	Temp-intervall för lagring	-30		70	℃
3.1.17	Max lagring Relativ luftfuktighet	95% Ingen kondensering	%
3.1.18	Dimension	370(L)×486(W)×88(H)	Mm
3.1.19	Nettovikt( kg)	8	Kg
Dubbel ingång med optisk switch-modell
3.1.20	Insättningsförlust	1	Db
3.1.21	Kanalstörningar	55	Db
3.1.22	Växla tid	≤20	Ms
