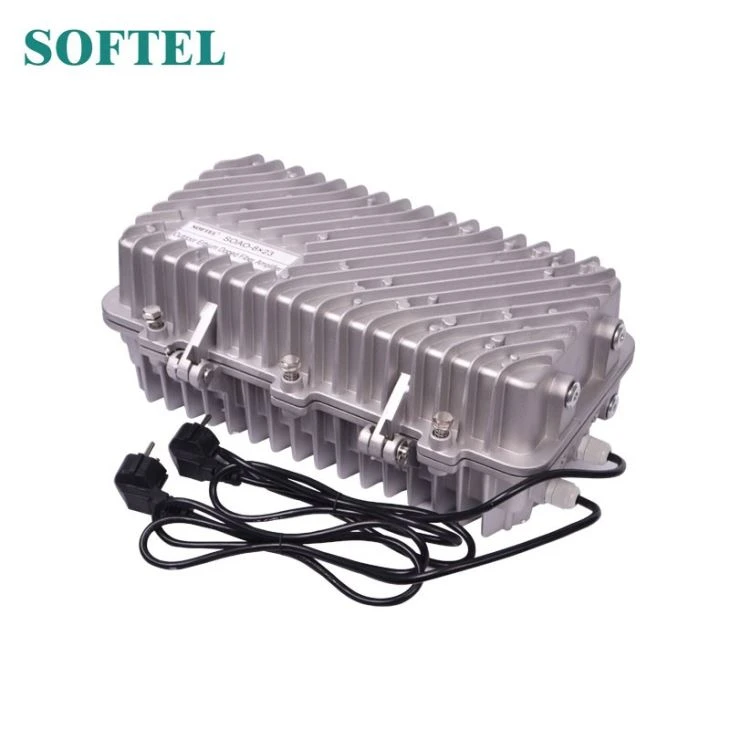

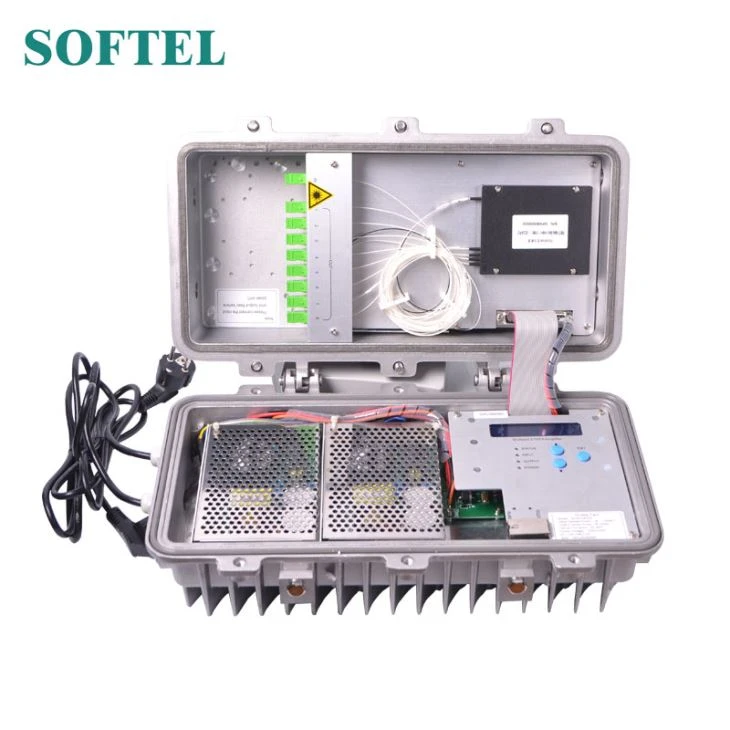

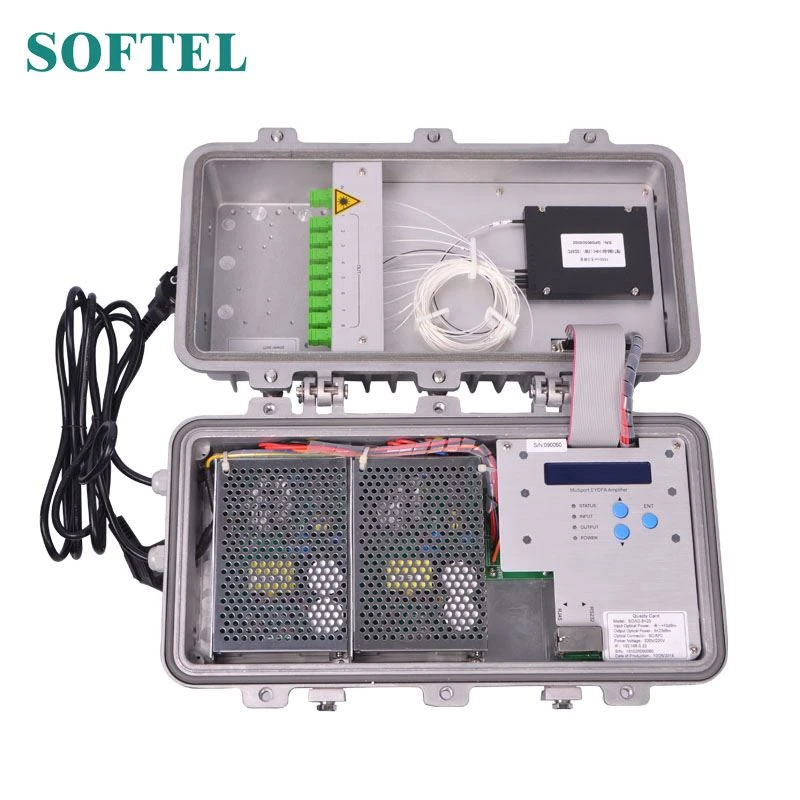

Utomhus EDFA
Utomhus EDFA
Produktbeskrivning
SOA1550series EDFA utomhus är en CATV-boosteroptisk förstärkare med förstärkningsspektrumband inom 1540 ~ 1565nm. Den här typen av optisk förstärkare är designad för ingelkanaler eller 1 ~ 8 kontinuerliga bandkanaler (ITU-våglängd). Den används oftast och vanligt jämfört med andra optiska förstärkare i CATV-systemet.
Produktfunktioner
Driftsbandbredden är 1540 ~ 1563 nm
Det har låg brus, hög effekt och hög tillförlitlighet
APC, ACC, ATC-kontrollerat urval (SOA1550 / P)
Den har kraftfull RS232 övervakningsinstruktion
Det finns tre exteriöralternativ: 1U (19 "stander), 3D (12,4", 3U, Desk-typ) och modulator

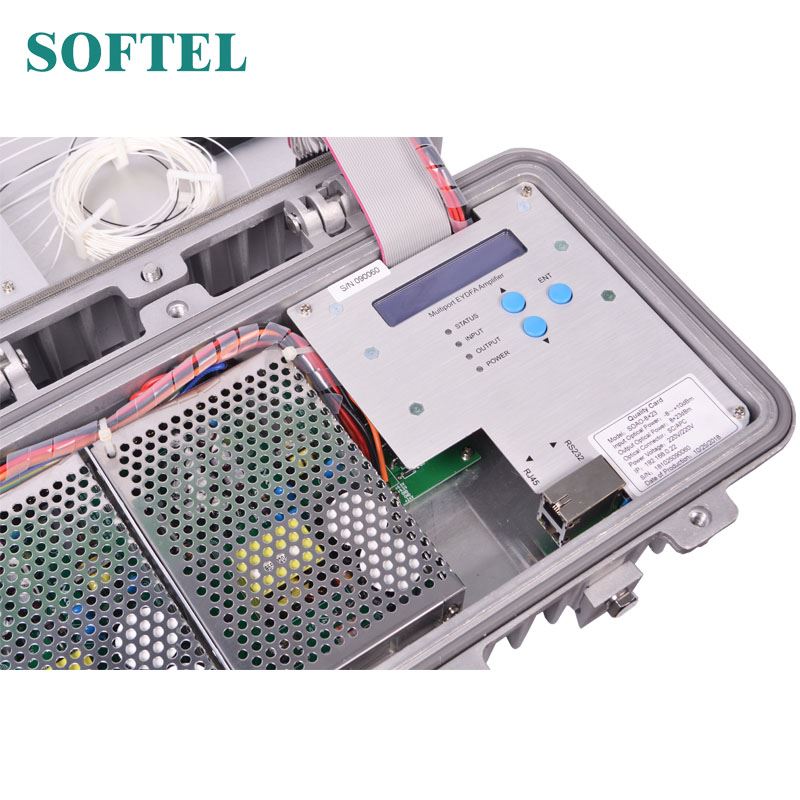

1U och 3D exteriör, med statusutseende och diagnosfel med LCD, standard RS232 kommunikationsgränssnitt, SNMP nätverkshanteringsfunktion
Användning av 3D-modeller för att anpassa sig till laboratoriet
Utmärkt P / P-förhållande i området
Huvudsakliga applikationer
Det är tillämpligt för AM CATV, Digital CATV, DBS& MMDS, FTTP, FTTx PON och laboratorietillämpning.
Teknikindex för Utomhus EDFA
Prestanda | Index | Tillägg | ||||
| min | Typ | Max | ||||
Optisk funktion | Driftens våglängdsområde (λ) | (Nm) | 1540 | 1563 | CATV | |
Ingångseffekt | (DBm) | -10 | +10 | |||
Maximim uteffekt | (DBm) | +10 | +26 | Stift=0dBm | ||
Inställningsområde för utgångseffekt | (DBm) | -6 | 0 | SOA1550 / P | ||

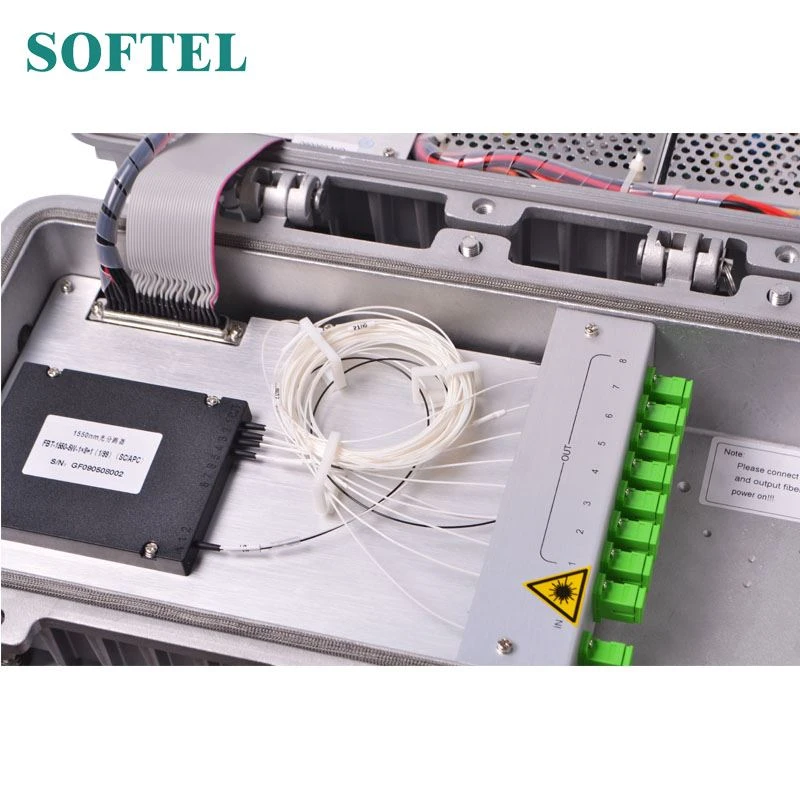

| Antal utgångsportar | 1 | 8 | SC / APC, FC / APC | |||
1 | 16 | LC / APC | ||||
Skillnad mellan varje utgångseffekt | (DB) | -0.5 | +0.5 | |||
Brusfigur (stift=0dBm) | (DB) | 6.3 | SOA1526 | |||
Polarisationsberoende | (DB) | 0.3 | ||||
Polariseringsberoende | (DB) | 0.3 | ||||
Polarisationsläge spridning | (Ps) | 0.3 | ||||
Ingångs- / utgångsisolering | (DB) | 30 | ||||
Pump kraftläckage | (DBm) | -30 | ||||
Echo-förlust | (DB) | 55 | APC | |||
Allmän funktion | SNMP-nätverkshanteringsgränssnitt | RJ45 | ||||
| Kommunikationsgränssnitt | RS232 | |||||
Strömförsörjning | (V) | 90 | 265 | 220VAC | ||
30 | 72 | -48VDC | ||||
23 | 25 | +24VDC | ||||
Strömförbrukning | (W) | 50 | ||||
Arbetstemp. | (℃) | -5 | 65 | |||
Lagringstemperatur | (℃) | -40 | 80 | |||
Drift relativ fuktighet | (%) | 5 | 95 | |||
| Storlek (W) × (D) × (H) | (Mm) | 483×368×44 | 1RU (19") | |||
| 315×391×133 | 3D (12,4" ;, skrivbordstyp) | |||||
| 399×244×165 | Utomhus | |||||
Anmärkning: Utgångseffekt kan anpassas av användaren
