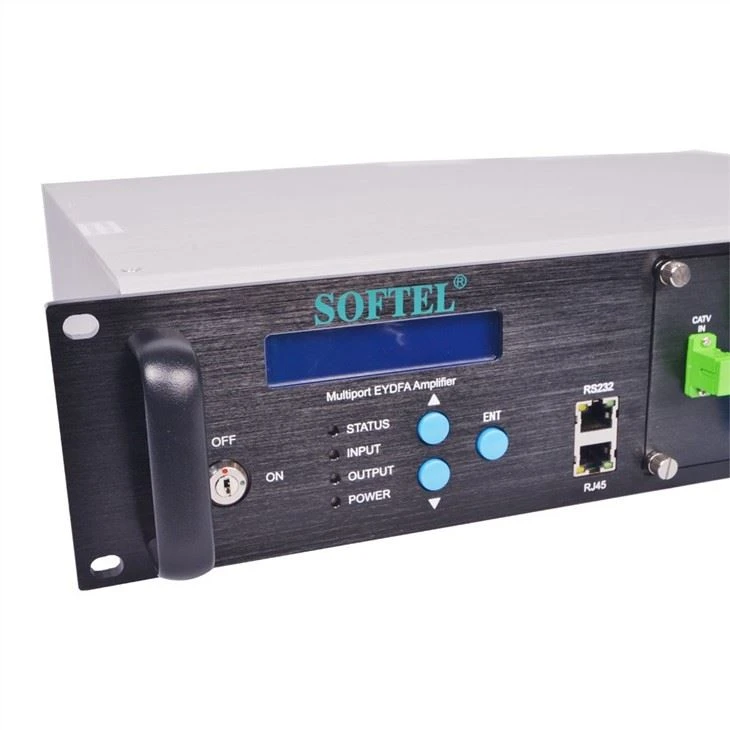

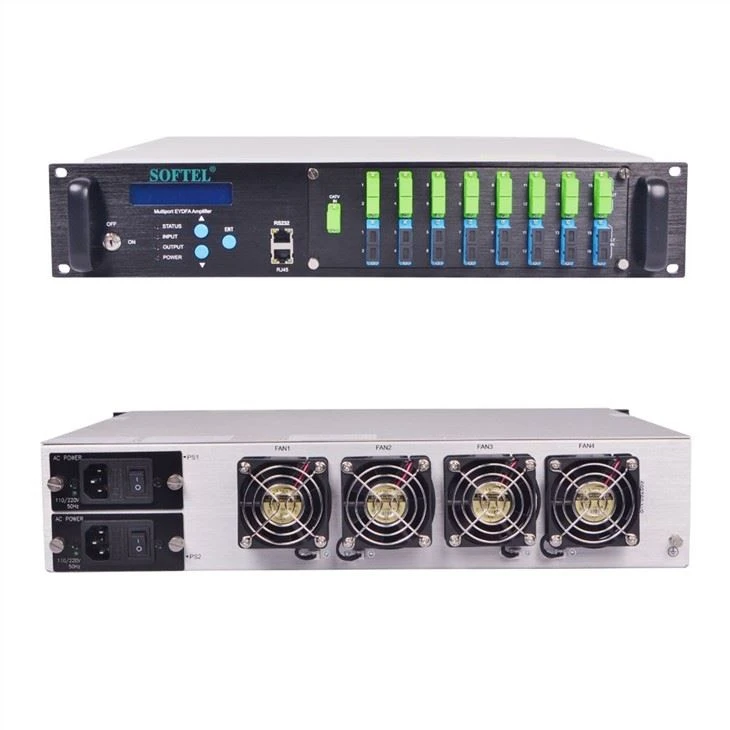

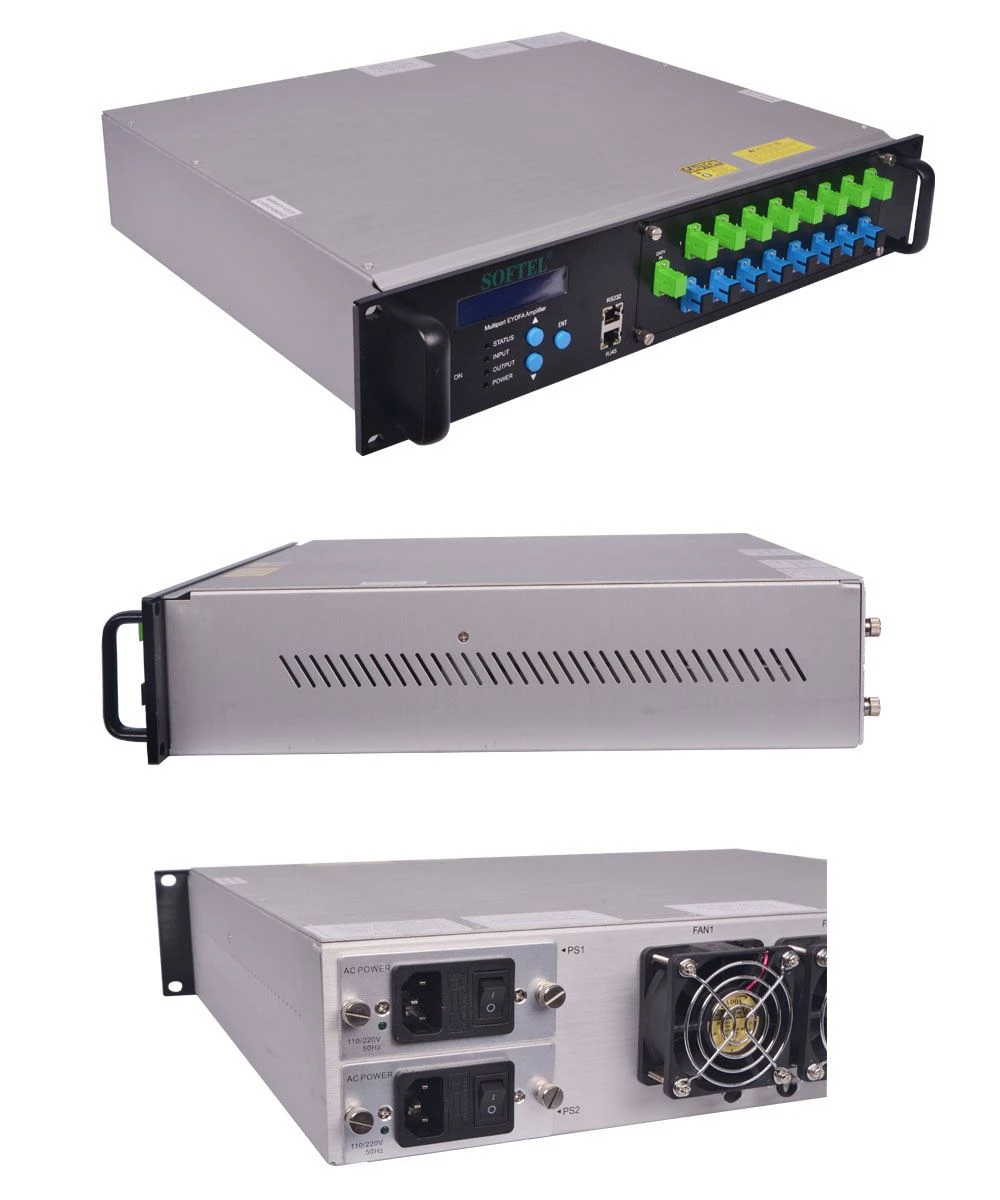

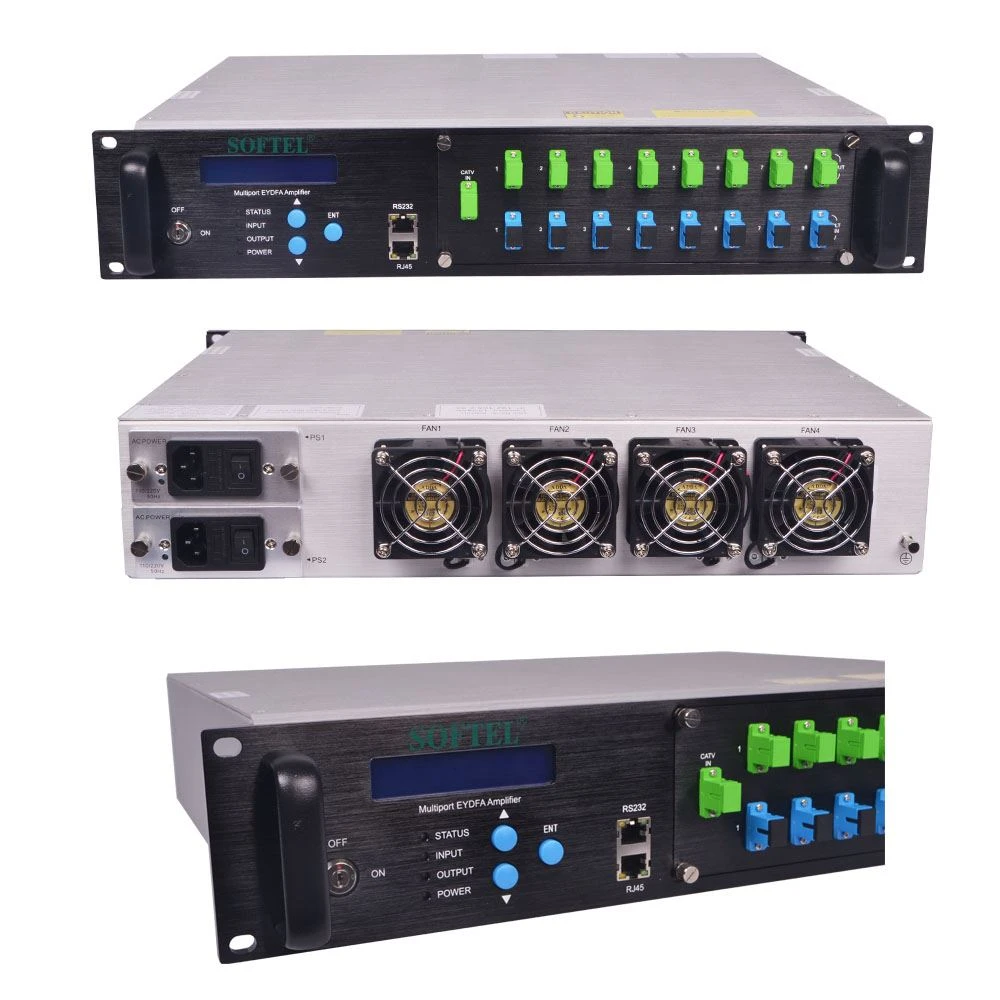

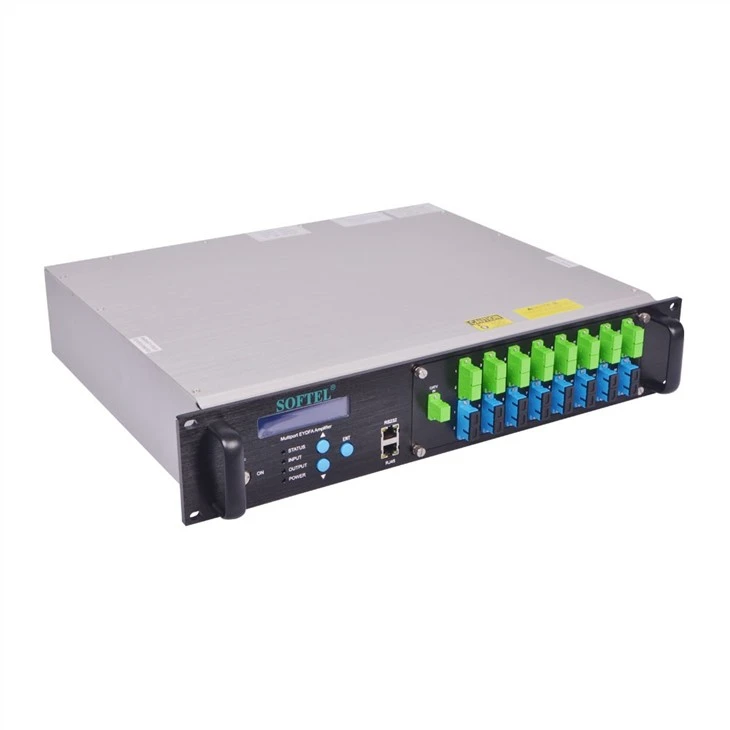

WDM EDFA 16 portar 23dBm

I. Översikt

SPA-XX Series 1550nm högeffektfiberförstärkare antar tvåstegsförstärkning, det första steget antar lågbrus EDFA, det andra steget antar högeffekts EYDFA, den totala optiska uteffekten kan nå 37dBm. Det kan ersätta flera eller dussintals EDFA, vilket avsevärt kan minska kostnaderna för nätverksbyggande och underhåll och minska utrymmet för head-end. Varje utgångsport är inbyggd med CWDM för att multiplexera CATV-signal och OLT PON-dataflöde. Enheten kommer att spela en allt viktigare roll i processen med kontinuerlig utbyggnad och utbyggnad av optiskt fibernätverk. Det ger en lösning med hög stabilitet men låg kostnad för triple-play och stor yta av FTTH.

II. Funktioner

Varje utgångsport är inbyggd med CWDM.
Kompatibel med alla FTTx PON：EPON、GPON、10GPON
Den antar toppmärket pumplaser och dubbelbeklädnad aktiv fiber
Utgång justerbar, inställningsområde: 0~-4dBm.

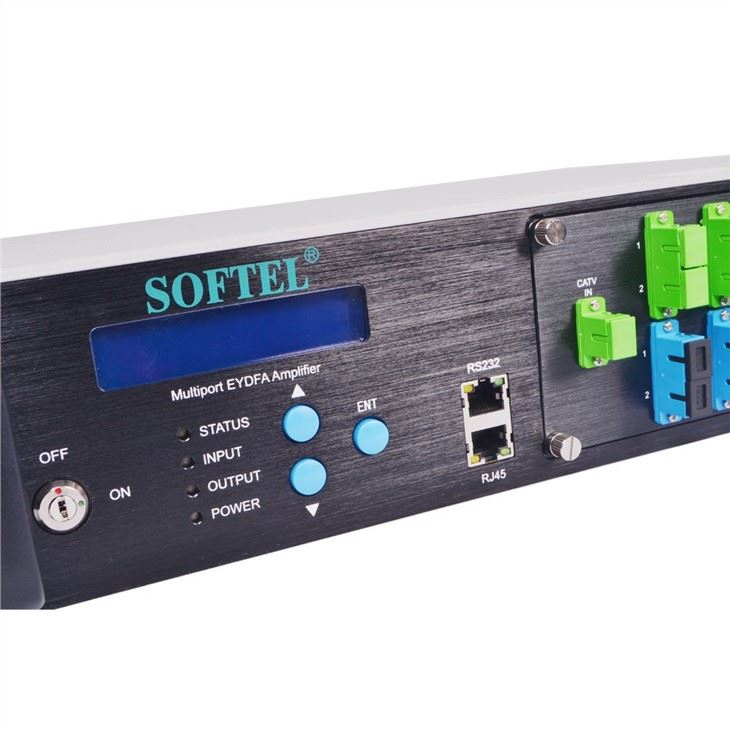

RF-test i frontpanelen (tillval).

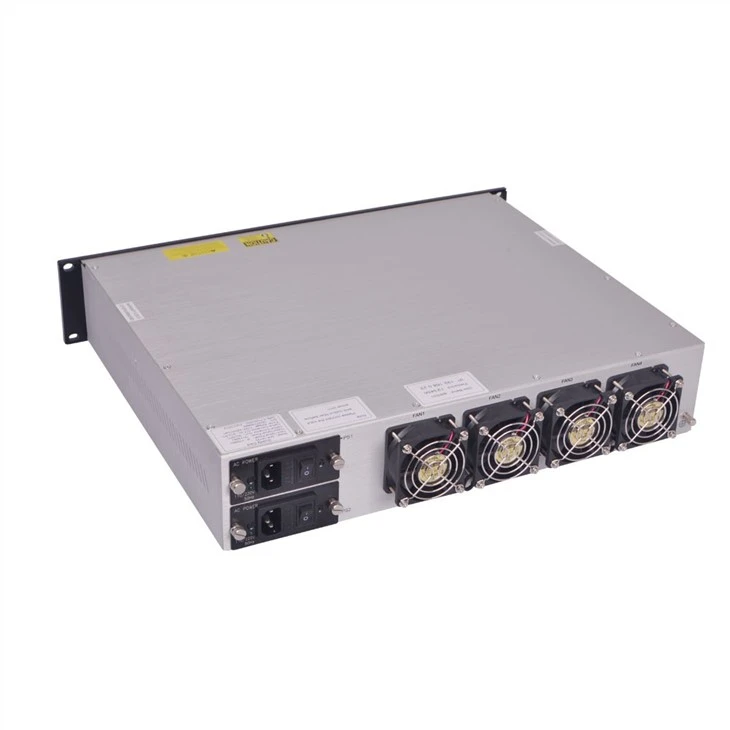

Inbyggd dubbel strömförsörjning, automatiskt omkopplad och hot plug stödd.
Standard RJ45-gränssnitt tillhandahålls som stöder SNMP och WEB fjärrnätverkshantering.
Den har funktionen för automatiskt skydd av låg ingång eller ingen ingång. När den ingående optiska effekten är lägre än det inställda värdet, stängs lasern automatiskt av för att skydda enhetens driftsäkerhet.

Ⅲ. Blockdiagram

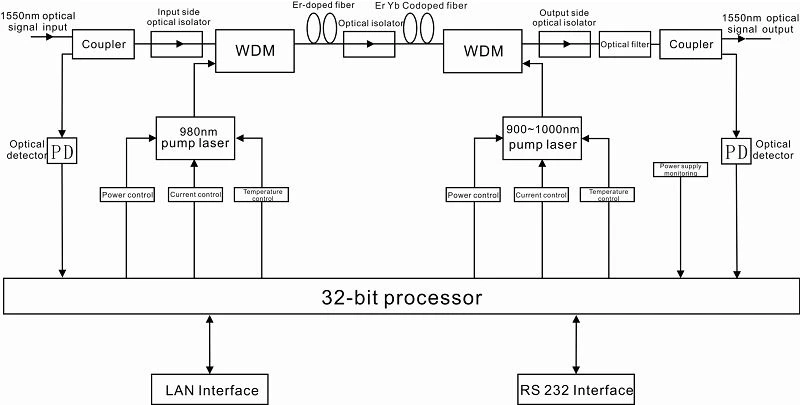

EDFA block diagram

Ⅳ. Produktparametrar på 1550nm edfa 32 pon wdm

Artikel		Enhet	Teknikparametrar
CATV passerar genom våglängden		nm	1545 - 1565
PON passerar genom våglängden		nm	1260 - 1360 1480 - 1500
PONinsättningsförlust		dB	& lt;0,8
Isolering		db	& gt;15
CATV optisk ingångseffektområde		dBm	-3 - +10
Maximal optisk uteffekt		dBm	36
Uteffektstabilitet		dBm	±0.5
Bullerfigur		dB	≤ 5,0 (optisk ingångseffekt0dBm, λ=1550nm)
Returförlust	Inmatning	dB	≥ 45
	Produktion	dB	≥ 45
Optisk anslutningstyp			SC/APC
C/N		dB	≥ 50	Provskick enl GT/T 184-2002.
C/CTB		dB	≥ 63
C/CSO		dB	≥ 63
Kraftkällespänning		V	A: AC160V - 250V(50 Hz); B: DC48V
Konsumtion		W	≤ 70
Drifttemperaturens omfång		°C	0 - +55
Maximal relativ luftfuktighet i drift		%	Max 95% ingen kondens
Förvaringstemperatur		°C	-30 - +70
Maximal lagrings relativ fuktighet		%	Max 95% ingen kondens
Dimensionera		mm	483(L)× 440(W)× 88(H)

Ⅴ. Jämförelsetabell för modell och effekt

Modell	Total uteffekt (dBm)	Antal utgångsportar	Uteffekt per port (dBm)
SPA-4 -18	25	4	18
SPA-4 -19	26	4	19
SPA-4 -20	27	4	20
SPA-4 -21	28	4	21
SPA-4 -22	29	4	22
SPA-4 -23	30	4	23
SPA-4 -24	31	4	24
SPA-8 -15	26	8	15
SPA-8 -16	27	8	16
SPA-8 -17	28	8	17
SPA-8 -18	29	8	18
SPA-8 -19	30	8	19
SPA-8 -20	31	8	20
SPA-8 -21	32	8	21
SPA-8 -22	33	8	22
SPA-8 -23	34	8	23
* SPA-8 -24	35	8	24
SPA-16 -15	29	16	15
SPA-16 -16	30	16	16
SPA-16 -17	31	16	17
SPA-16 -18	32	16	18
SPA-16 -19	33	16	19
SPA-6 -20	34	16	20
* SPA-16 -21	35	16	21
* SPA-16 -22	36	16	22
